木型は兼用できる？──兼用が可能になる「3つの条件」と注意点【パッケージ印刷】

執筆：福富 康一（福ちゃん）／最終更新：2025-08-25

「この木型、別案件でも使えますか？」――
トムソン等の打ち抜き加工でよくいただくご相談です。

結論としては、条件が揃えば兼用できる場合があります。

一方で、
紙や面付け、機械条件が合っていないと、
折れ不良・背割れ・バリ・寸法公差逸脱などにつながるため、
現場での確認と試作を前提に判断します。

そこで今回は、木型を複数の案件で兼用するための３つの条件をご紹介します。
せっかく作った木型。
うまく兼用して、コスパよくオリジナル紙パッケージを作りましょう。

木型は兼用できる？──兼用が成立する「3つの条件」

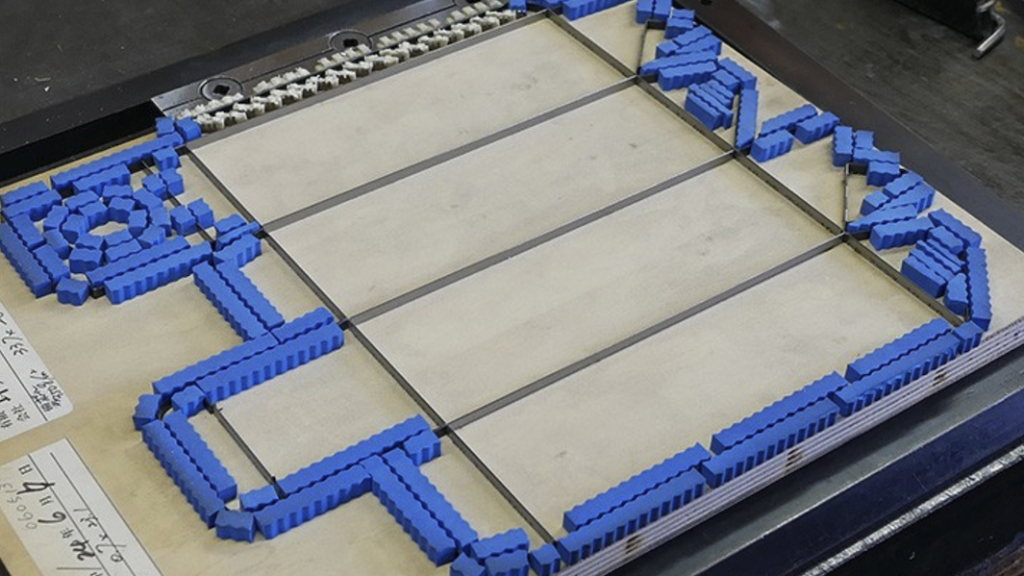

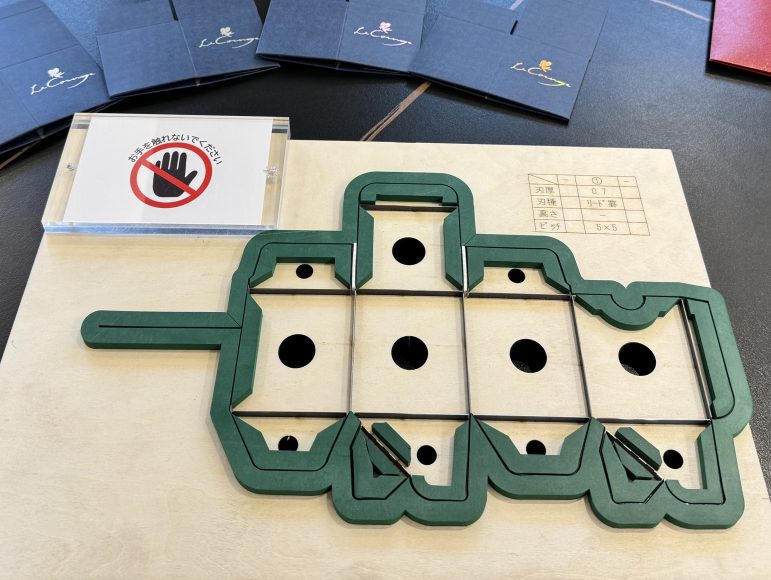

ここで言う木型（抜き型）とは、
刃・罫線・ミシン目を木台に組み込んだトムソン木型を指します。

木型は、印刷方式や打ち抜き方式（平版／輪転 等）、台板サイズ、刃高、受け面仕様が異なると互換性はありません。

兼用が成立する代表的な条件は次の3点です。

• １．同じ紙（紙種・厚み・繊維方向）であること

  折れ精度に効く罫線（折りスジ）の最適値は紙によって変わるため、基本は同一または同等仕様の紙が前提となります。紙厚が「1ランク違い」程度なら面切りテープ等で吸収できる場合もありますが、量産前に試作検証が安全です。


• ２．同じ面付け（丁付け）・設計条件であること

  面付け数や見当基準が変わると、型の位置関係・通し枚数が変わり、実質的に作り直しが必要になることがあります。兼用には同一の面付けレイアウト・見当基準が必要です。


• ３．同じ機械条件（方式・台板サイズ・刃高規格）であること

  平版／輪転の方式差、受け面の違い（ベルト／スチール）、刃高規格、台板サイズがズレると互換不可です。できれば同一工場内の同系機が安心です。



要点：「同じ紙」「同じ面付け」「同じ機械」。この３条件が同じであれば、木型を兼用することが可能です。この3条件のいずれかがズレる場合は、新規作製や改造を検討しましょう。

現場での確認プロセス（チェックリスト）

• 紙種・斤量（号数）・板厚・繊維方向（タテ／ヨコ）が一致している
• 面付け数・罫線／丁数・見当基準が一致している
• 方式（平版／輪転）、台板サイズ、刃高、受け面仕様が一致している
• 過去品の品質記録（背割れ・バリ等）、段取り条件（面切り厚・圧・見当）を参照し再現可能
• スポンジ劣化・罫割れリスク・センサー位置等の安全面に問題がない

よくある質問

Q. 紙の厚みが1ランク違うだけなら、兼用できますか？

限定条件で可能な場合があります（面切りテープ等で調整）。ただし不良リスクが上がるため、必ず試作検証してください。

Q. 他社で作った木型の持ち込みは使えますか？

台板サイズ・刃高・受け面などが一致し、設計データと安全要件が満たされれば使用可の例もありますが、現場検証が前提です。ほとんどの場合で不具合が生じるため、基本的には不可能です。

Q. 段ボール→板紙（または逆）の流用は？

罫線仕様が大きく異なるためできません。用途に合わせた新規設計をご提案します。

まとめ

木型の兼用は、同じ紙・同じ面付け・同じ機械が揃えば成立します。どれかが異なる場合は品質・生産性・安全性に影響しやすいため、条件を整理し、小ロットの試作で最終判断するのが安全です。

図面・紙仕様・想定ロットをお知らせいただければ、最適な進め方をご提案します。
